Nach entfernen der Rückwand habe ich kurz mit etwas Druckluft den Staub entfernt. Es zeigt sich hier ein tatsächlich sehr gut aufgebautes Chassis. Alle Baugruppen sind logisch aufgebaut und alles ist schnell zu erkennen.

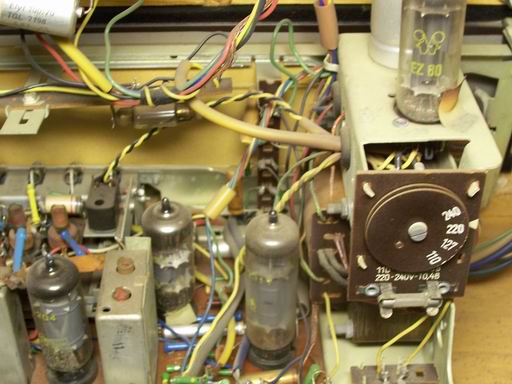

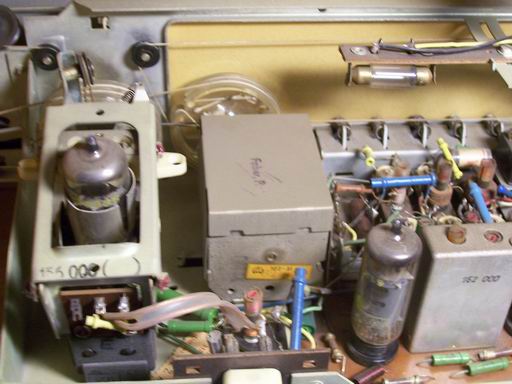

Auf der Hauptplatine sind links die beiden Tuner, in der Mitte die NF-Stufe und rechts das Netzteil gut und übersichtlich aufgebaut. So wie es aussieht dürfte hier noch der originale Röhrensatz eingebaut sein.

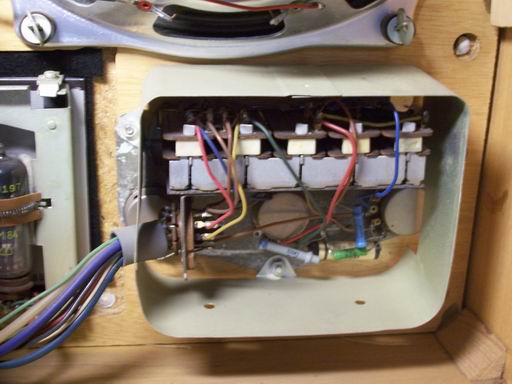

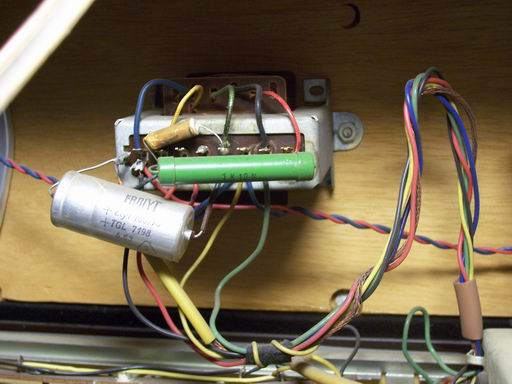

Welchen Sinn das Abschirmblech über die Schalter und Regler des Klangregister haben mag? Ich weiß es ehrlich gesagt nicht. Praktisch ist jedoch das man das ganze Register nach abziehen des Steckers (eine ganz normale Röhrenstecker- Buchse) ausbauen kann. Diese gehen dann direkt zum Ausgangsübertrager (nächstes Bild).

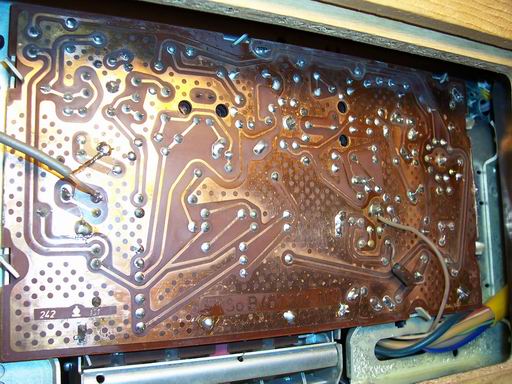

Ich habe schon Platinen in schlimmeren Zuständen gesehen. Je mehr ich darüber nachdenke, desto mehr komme ich zu dem Schluß das ich hier ein absolutes Luxusgerät stehen habe. Ich habe hier einen gelisteten Originalpreis von 495,- DM. Leider kenne ich jetzt den Umrechnungsfaktor in Ostmark nicht, aber ich denke es dürften für einen normalen Arbeiter einige Monatslöhne gewesen sein.

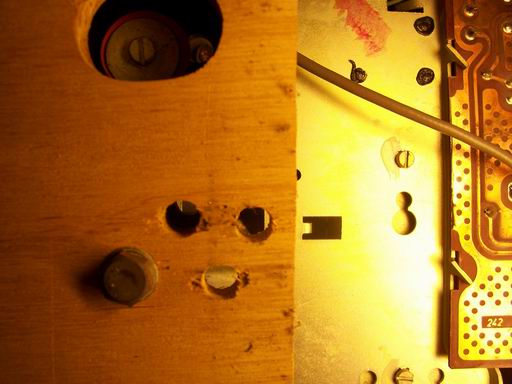

Das man sich bereits bei der Produktion einige Gedanken gemacht hat zeigt auch dieses Bild. Für alle Trimmer gibt es nicht nur auf der Platine einwandfreien und leichten Zugriff, auch bei den Tunern ist ein Abstimmen leicht gemacht. An den passenden Stellen gibt es Bohrungen. Es ist also praktisch nie nötig das gesamte Chassis auszubauen. Man erreicht alles bequem von unten.
