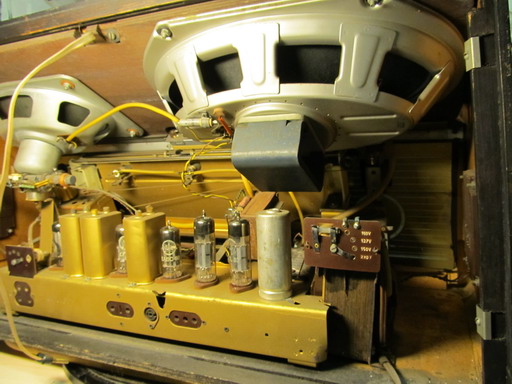

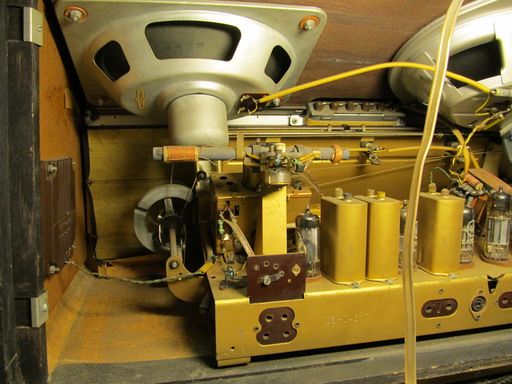

Wie man erkennen kann, sind die Hauptlautsprecher pultförmig schräg nach oben angeordnet. Die beiden sind auch unterschiedlich gross.

Was man da wohl vom Klang erwarten kann? Im Moment hört es sich ja noch Mau an. :-)

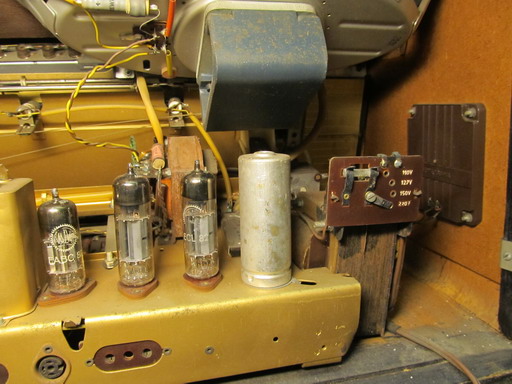

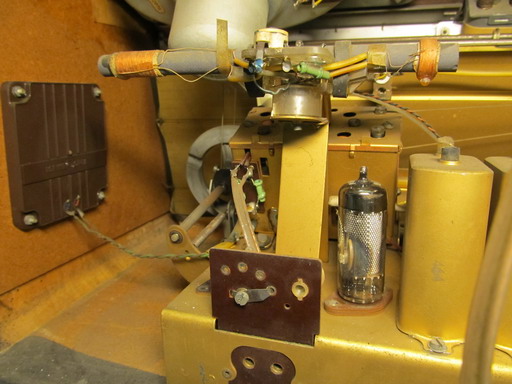

Wie bereits erwähnt verfügt das Radio ja auch noch über zwei Hochtöner. Diese sind aber bisher beide ohne Funktion.

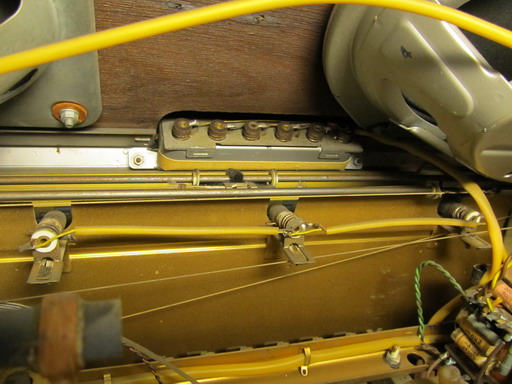

Damit der Trafo auch was zu tun bekommt sind in dem Radio immerhin 9 (!) Skalenbirnchen verbaut. Drei davon zur Skalenbeleuchtung, die anderen sechs für die Klangregisteranzeige. Diese sechs müssen zwar nicht zwangsläufig alle eingeschaltet sein, könnten es aber. Allerdings würden sich einige Klangkombinationen gegenseitig aufheben (Bass, Sprache) und wären somit unsinnig.

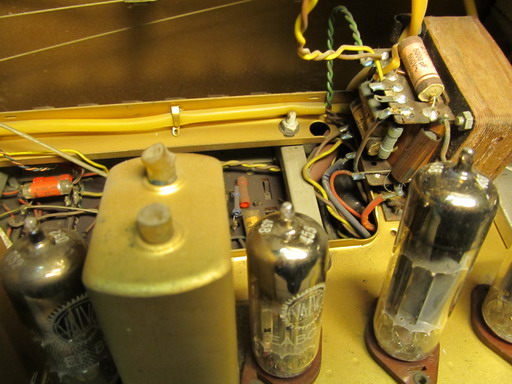

Das nächste Bild zeigt den auch nicht gerade unterdimensionierten Ausgangsübertrager.

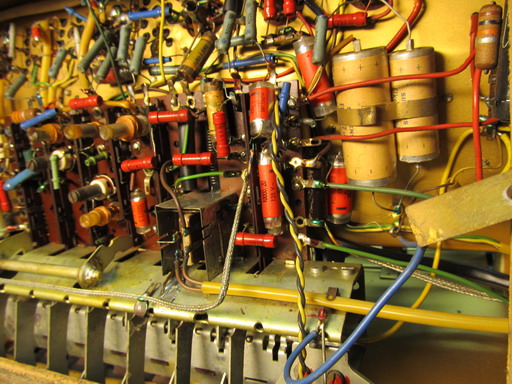

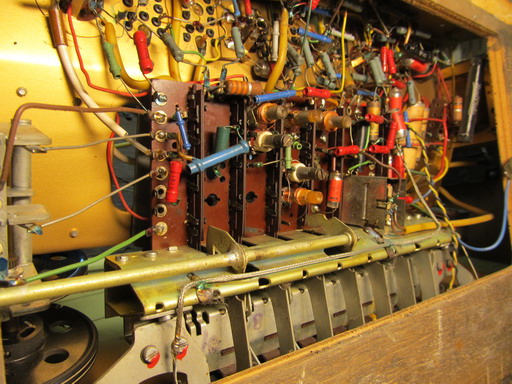

Tja, was gibt es noch zu zeigen? Eigentlich nicht viel. Machen wir einmal mit zwei Bildern von unten weiter. Natürlich mit abgenommener Bodenplatte. :-)

Da besteht bei den Elko´s mit Sicherheit Handlungsbedarf. :-) Auch die wunderschön "rauhen" Kohleschichtwiderstände sind immer wieder für eine Überraschung gut.

Von diesem Radio gibt es zwei verschiedene Röhrenbestückungen. Ich habe hier die jüngere mit den zwei ECL 82 erwischt. Der Vorgänger hatte nur eine EL 84. Aber was heißt hier nur; Die EL 84 gehört zu meinen liebsten Endstufenröhren, mal schauen ob das hier wirklich ein "Fortschritt" ist.

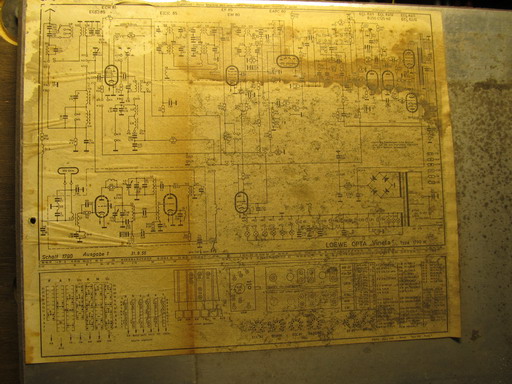

Ein etwas unleserliches Schaltbild klebt auch noch auf der Bodenplatte. Ich denke, da werde ich mich um einen besser lesbaren Ersatz bemühen müssen. :-)
