Wie immer efolgt ein erster Funktionstest über ein vorsichtiges Hochfahren mit dem Trennstelltrafo. Das Amperemeter meldet nichts besonderes und die Röhren heizen normal auf. Kurz darauf fängt es an zu rauschen. Der Brummtest am TA-Eingang verläuft positiv, immerhin lebt die NF-Stufe also schon mal. Viel mehr passiert aber auch nicht, irgendein Empfang stellt sich weder auf UKW noch auf einer anderen Welle ein. Ein deutliches Krachen während des Umschaltens läßt starke Kontaktprobleme vermuten. Die Umschaltung für den Skalenantrieb verweigert ebenfalls die Zusammenarbeit. :-) Man kann nur den UKW-Bereich verstellen. Also muß das Chassis raus!

Der Ausbau des Chassis ist einfach. Nachdem alle Schrauben vom Boden des Radios entfernt wurden kann man das Chassis einfach nach hinten rausziehen. Selbst den Lautsprecher braucht man nicht ablöten, dieser ist ja per Stecker mit dem Ausgang verbunden.

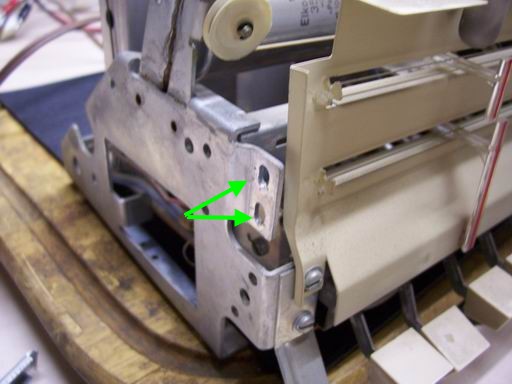

Wie bei mir üblich wird als nächstes die Skalenscheibe ausgebaut und in Sicherheit gebracht. Dazu sind zunächst alle runden Bedienknöpfe durch einfaches abziehen zu entfernen. Dann noch die Halterung links (ist auf dem Bild bereits entfernt) lösen und dann kann man das gute Stück entnehmen.

Der Billigheimer läßt schon grüßen, die Scheibe besteht bereits aus Plastik. :-)

Ein erneuter Test mit angeschlossenem Prüfsender bringt immerhin schon einmal den Testton aus dem Lautsprecher, wenn auch etwas verzerrt und ungleichmäßig. Gleichzeitig bestätigt sich meine Vermutung: Die EMM803 ist komplett verbraucht. :-( Selbst ein überbrücken der Widerstände an der Fassung bringt nur ein ganz schwaches aufleuchten. Also fallen da schon einmal so um die 50,- Euro an. Eigentlich also ein wirtschaftlicher Totalschaden des Radios. :-(

Zunächst wollte ich mal prüfen ob in dem Gerät überhaupt noch die richtige Sicherung steckt. Es wäre nicht das erste mal das da jemand einen höheren Wert eingesetzt hat. Laut Schaltplan sollte eine 400mA verbaut sein. Ich habe dann fast 10 Minuten gebraucht um die Sicherung überhaupt zu finden. :-) Dabei ist es ganz einfach wenn man es weiß:

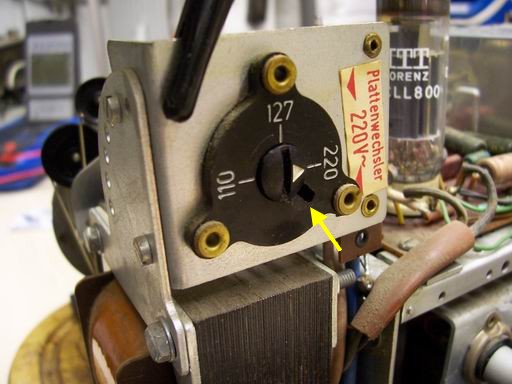

Man drückt mit einem Schraubendreher den Spannungswähler rein und verdreht in so das der Pfeil auf den Schlitz zeigt, dann kann man den Sicherungshalter einfach rausziehen. Der Wert stimmte noch, aber dafür war die Halterung stark korrodiert. Also hat sich das überprüfen schon mal gelohnt.

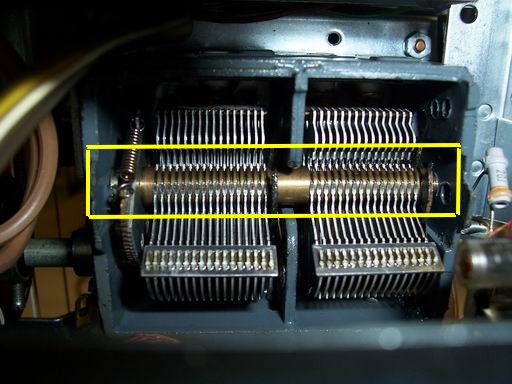

Als nächstes kam die Seilumschaltung dran. Erstaunlicherweise arbeitet die Kupplung perfekt, aber die Senderverstellung verweigert trotzdem beharrlich ihre Arbeit auf den anderen Wellen. Allem Anschein nach wurden diese auch nie benutzt, die Ursache war schlicht ein total verharzter Dreko.

Ich habe den Dreko dann möglichst eng mit alten Lappen eingepackt und dann großzügig mit Bremsenreiniger bearbeitet. Nach dessen Trocknung wurde dann mit einer Einwegspritze in jeder Verbindung ein winziges (!) Tröpfchen Silikonöl gespritzt. Ebenfalls wurden alle anderen drehbaren Teile des Antriebs mit dem Öl versorgt und VOILA! Erfolgserlebnis pur! :-)

Es sind wieder ein paar Wochen ins Land gezogen und nun haben wir Weihnachten 2011. In der Zwischenzeit habe ich dann auch eine halbwegs bezahlbare EMM803 aufgetrieben und diese dem Radio spendiert. Das Radio wurde aber entgegen des ersten Eindruckes bereits mehrfach repariert. Sehr gut zu sehen ist auch die Tatsache der damals noch sehr schlechten Platinen. Ein Löten an derselben wurde zum Abenteuer, meistens gaben die Lötbahnen schnell auf. :-)

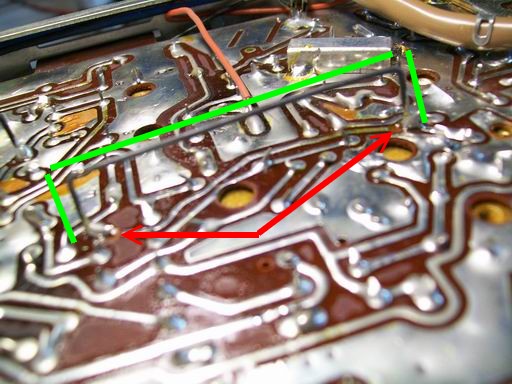

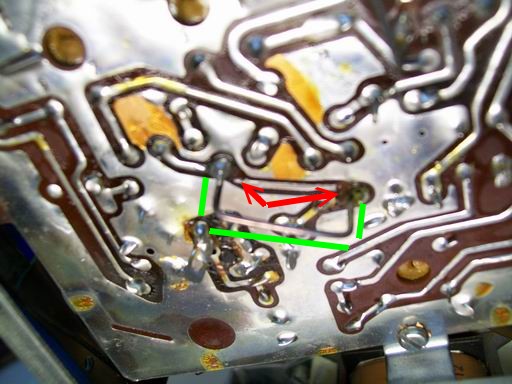

Der Reparateur hat diese Fehlstellen (rote Pfeile) dann mit jeweils einer Drahtbrücke kaschiert. Diese habe ich zum besseren Erkennen hier mal grün angerahmt. :-)

Es gab aber auch positive Überraschuingen an dem Radio.

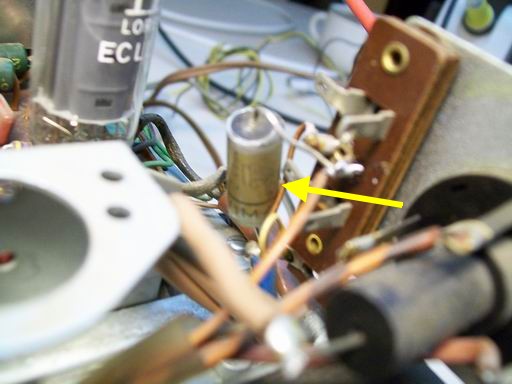

Der Netzkondi hat nicht nur seine angegebene Kapazität, er behauptet sich auch im Isolationstest als absolut in Ordnung und darf demzufolge in seiner Heimat bleiben.

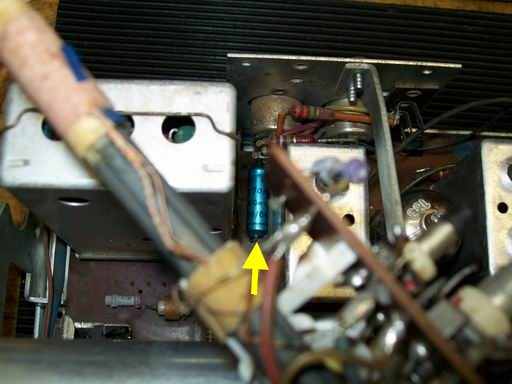

Auch der Ratio-Elko ist absolut gesund!

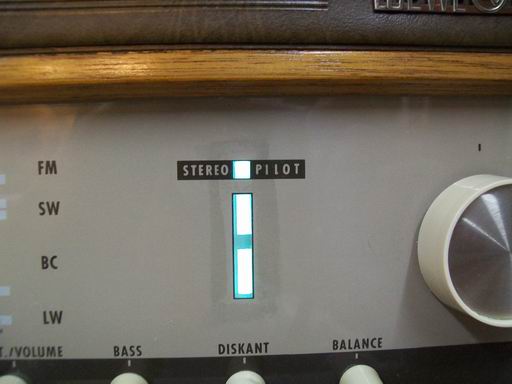

Nachdem das Tastenaggegrat mit Tunerspray gereinigt wurde funktioniert auch das umschalten störungsfrei. Es blieb also nur noch das reinigen aller Bedien- und Gehäuseteile. Die bessere EMM803 bezog ihr neues zuhause und das Radio wird jetzt als FERTIG gemeldet. Ich hatte ehrlich gesagt mehr Probleme erwartet. :-)
